Schottel Incl. aandrijving (70mm) 7020/21
Precisie Schottel Inclusief aandrijving van Aero~Naut.
Kompleet gemaakt uit metaal, en zeer robust en in hoogwardige kwaliteit uitgevoerd.
Licht maar zeer sterk aandrijf mechanisme !!!
brons gelagerd, 100% waterdicht, en 360° roteerbaar.
Afmetingen:
| Schottel breedte | A | 32 mm |
| Schottel inwendig ø | B | 51,5 mm |
| Aandrijfas schroef ø | C | 4 mm |
| Schottel Rotatie as ø | D | 10 mm |
| Inbouw schacht ø | E | 18 mm |
| Schottel Uitwendig ø | F | 70 mm |
| Hartafstand | G | 38 mm |
| Schachtlengte | H | 36 mm |
| K | 80 mm | |
| L | 90 mm | |
| M | 125 mm |
Rotation 360°

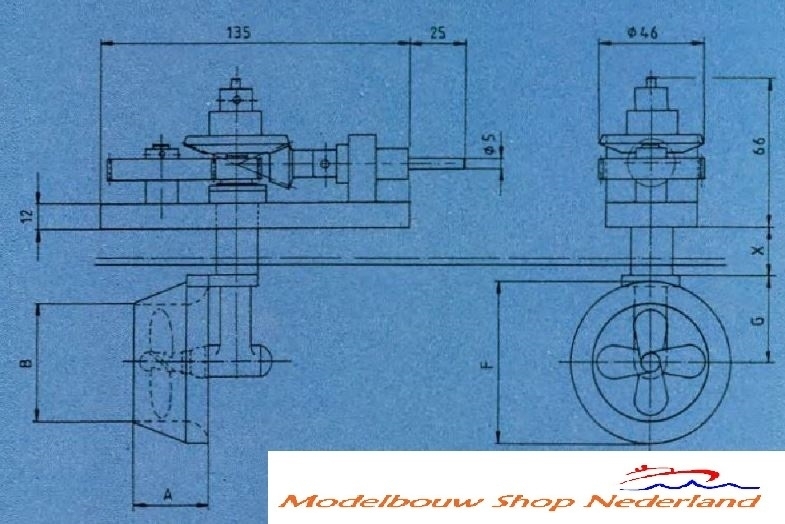

Afmetingen mechanisme opstelling zie foto 2
